Steering Gear Box

Category:

Description

53400-3M3-T01 Box Assembly Steering

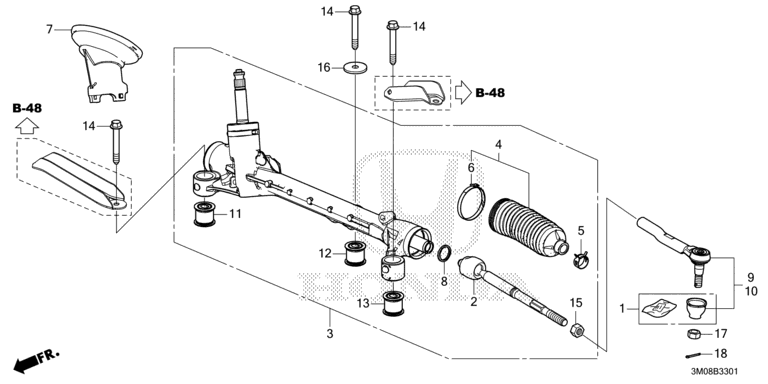

B-33-1 STEERING GEAR BOX (RH)

Ref No. Parts No. Parts Name Parts Name(S/M) Unit Qty
1 06535-T4R-305 BOOT SET, TIE ROD END Boot/Boot Band 002
2 53010-T7A-003 END COMP., RACK Rack End 002
3 53400-3M3-T01 BOX ASSY., STEERING GEAR Steering Gearbox/Steering Gearbox 001
4 53429-T00-003 SEAL SET, TIE ROD DUST 002
5 53434-T5B-003 CLIP Tie-Rod Clip 002
6 53449-T00-003 BAND, BELLOWS 002
7 53501-T5A-000 GROMMET, STEERING Pinion Shaft Grommet 001
8 53537-T7A-003 SPACER Spacer 002
9 53540-3M0-003 END COMP., R. TIE ROD Tie-Rod End 001
10 53560-3M0-003 END COMP., L. TIE ROD Tie-Rod End 001
11 53684-T7A-003 BUSH A, STEERING RACK HOUSING Steering Gearbox Mount Cushion 001
12 53685-T7A-003 BUSH B, STEERING RACK HOUSING Steering Gearbox Mount Cushion 001
13 53686-T7A-003 BUSH C, STEERING RACK HOUSING Steering Gearbox Mount Cushion 001
14 90167-T7A-000 BOLT, FLANGE, 10X71 003
15 90215-T5B-003 NUT, HEX., 14MM 002
16 90505-TF0-000 WASHER, PLAIN, 10MM 001
17 94030-12280 NUT, HEX., 12MM 002
18 94201-30220 PIN, SPLIT, 3.0X22 002
