Description

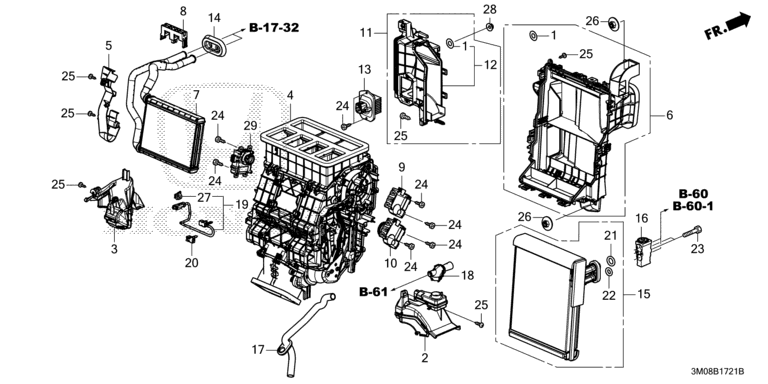

B-17-21 HEATE
Ref No. | Parts No. | Parts Name | Parts Name(S/M) | Unit Qty |
---|---|---|---|---|
1 | 39248-692-003 | PACKING, HEATER | 001 | |
2 | 79101-T02-T41 | DUCT ASSY., DRIVER HEATER | Driver’s Heater Duct | 001 |
3 | 79102-T02-T01 | DUCT ASSY., PASSENGER HEATER | Passenger’s Heater Duct | 001 |
4 | 79106-3N0-J71 | HEATER SUB ASSY. | Heater Unit | 001 |
5 | 79107-TZA-J01 | COVER, HEATER CORE | Heater Core Cover | 001 |
6 | 79108-T02-T01 | CASE SET, EVAPORATOR | Evaporator Case | 001 |
7 | 79110-TZA-J01 | CORE COMP., HEATER | Heater Core | 001 |
8 | 79111-TZA-J01 | STAY, HEATER PIPE | 001 | |
9 | 79140-T02-T01 | MOTOR ASSY., MODE (R.) | Mode Control Motor | 001 |
10 | 79150-TAA-J41 | MOTOR ASSY., TEMPERATURE DRIVER | Driver’s Air Mix Control Motor/Air Mix Control Motor | 001 |
11 | 79308-T02-T01 | JOINT SET, DUCT | HVAC Joint Duct | 001 |
13 | 79330-TDJ-J41 | TRANSISTOR ASSY., POWER | Power Transistor | 001 |
14 | 79731-S5A-000 | GROMMET, HEATER PIPE | 001 | |
15 | 80210-T02-T01 | EVAPORATOR SUB ASSY. | Evaporator Core | 001 |
16 | 80220-T08-K01 | VALVE ASSY., EXPANSION | Expansion Valve | 001 |
17 | 80271-T02-T00 | HOSE, DRAIN | 001 | |
18 | 80534-SAA-941 | ASPIRATOR | Aspirator | 001 |
19 | 80560-TAA-J41 | THERMISTOR, AIR CONDITIONER | Evaporator Temperature Sensor | 001 |
20 | 80566-TG1-T01 | CLIP, EVAPORATOR SENSOR | 001 | |
21 | 80871-SN7-003 | O-RING (5/8″) | 001 | |
22 | 80872-SN7-003 | O-RING (1/2″) | 001 | |
23 | 90126-S5J-M01 | BOLT, SOCKET, 5X40 | 002 | |
24 | 90127-S84-003 | SCREW, TAPPING, 4X16 | 008 | |
25 | 90127-SX0-003 | SCREW, TAPPING, 4X16 | N | |
26 | 90321-TAA-000 | NUT-WASHER, 6MM (PAINT CUTTING) | 002 | |
27 | 91580-SM4-003 | CLIP, COUPLER (ORANGE) | 001 | |
28 | 94071-08080 | NUT-WASHER, 8MM | 001 | |
29 | 79150-TLA-A51 | MOTOR ASSY., TEMPERATURE (L.) | Driver’s Air Mix Control Motor/Air Mix Control Motor | 001 |
