Middle Seat Components R

Category:

Description

81326-TE7-F01

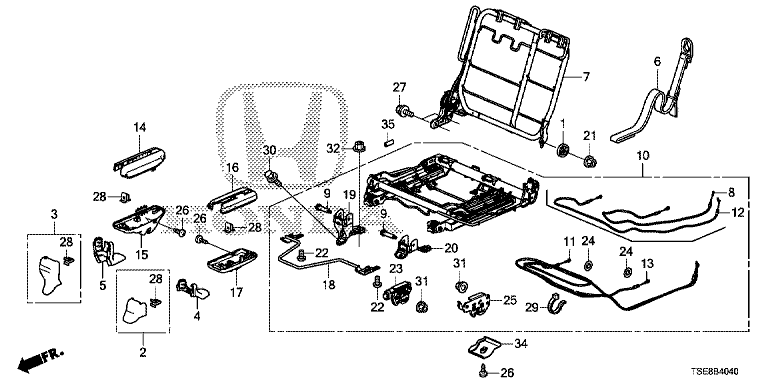

B-40-40 MIDDLE SEAT COMPONENTS (R)

Ref No. Parts No. Parts Name Parts Name(S/M) Unit Qty
1 81118-SFA-003 WASHER, PIVOT 001
2 81304-TE7-K01ZC COVER, R. MIDDLE SEAT FR. INNER FOOT *YR449L* (YR449L CASHMERE IVORY) 001
3 81305-TE7-K01ZC COVER, R. MIDDLE SEAT FR. OUTER FOOT *YR449L* (YR449L CASHMERE IVORY) 001
4 81306-TE7-K01ZC COVER, R. MIDDLE SEAT RR. INNER FOOT *YR449L* (YR449L CASHMERE IVORY) 001
5 81307-TE7-K01ZC COVER, R. MIDDLE SEAT RR. OUTER FOOT *YR449L* (YR449L CASHMERE IVORY) 001
7 81326-TE7-F01 FRAME COMP., R. MIDDLE SEATBACK 001
9 81334-TE7-K01 PIN, MIDDLE SEAT CUSHION HINGE 002
10 81336-TE7-F11 FRAME COMP., R. MIDDLE SEAT CUSHION 001
11 81339-TE7-K02 CABLE, R. MIDDLE SEAT CUSHION 001
13 81349-TE7-K01 CABLE B, R. MIDDLE SEAT CUSHION 001
14 81391-TE7-K01ZC COVER, R. MIDDLE SEAT RAIL OUTER UPPER *YR449L* (YR449L CASHMERE IVORY) 001
15 81392-TE7-K01ZC COVER, R. MIDDLE SEAT RAIL OUTER LOWER *YR449L* (YR449L CASHMERE IVORY) 001
16 81393-TE7-K01ZC COVER, R. MIDDLE SEAT RAIL INNER UPPER *YR449L* (YR449L CASHMERE IVORY) 001
17 81394-TE7-K01ZC COVER, R. MIDDLE SEAT RAIL INNER LOWER *YR449L* (YR449L CASHMERE IVORY) 001
18 81395-TE7-K01 LEVER COMP., R. 001
19 81396-TE7-K01 BRACKET COMP., R. OUTER FOOT 001
20 81397-TE7-K01 BRACKET COMP., INNER FOOT 001
21 81398-TE7-K01 NUT, FLANGE, 8MM 001
22 82191-SWA-A01 SCREW, PAN, 5X10 004
23 82220-TE7-K01 LOCK ASSY., R. MIDDLE SEAT 001
24 82227-SWA-A01 NUT, PUSH 002
25 82620-TE7-K01 LOCK ASSY., L. MIDDLE SEAT 001
26 90134-SE3-003 SCREW, TAPPING, 5X10 002
27 90143-SR3-000 BOLT-WASHER, 10X22 002
28 90610-S10-003 CLIP, GARNISH 004
29 90650-TV1-003 BAND, WIRE 007
30 93406-08020-08 BOLT-WASHER, 8X20 002
31 94050-08070 NUT, FLANGE, 8MM 006
32 94050-08080 NUT, FLANGE, 8MM 002
